TH-A系列SCARA機器人更換控制器&改造方案

2025-08-29

由于TS1000&TS2100系列控制器及零部件均已停產，原配置該系列控制器的TH-A系列SCARA機器人的控制器及其零部件已無法供應，為解決停產帶來的不便，以及延長機器人的使用壽命，為客戶提供以下升級改造方案。

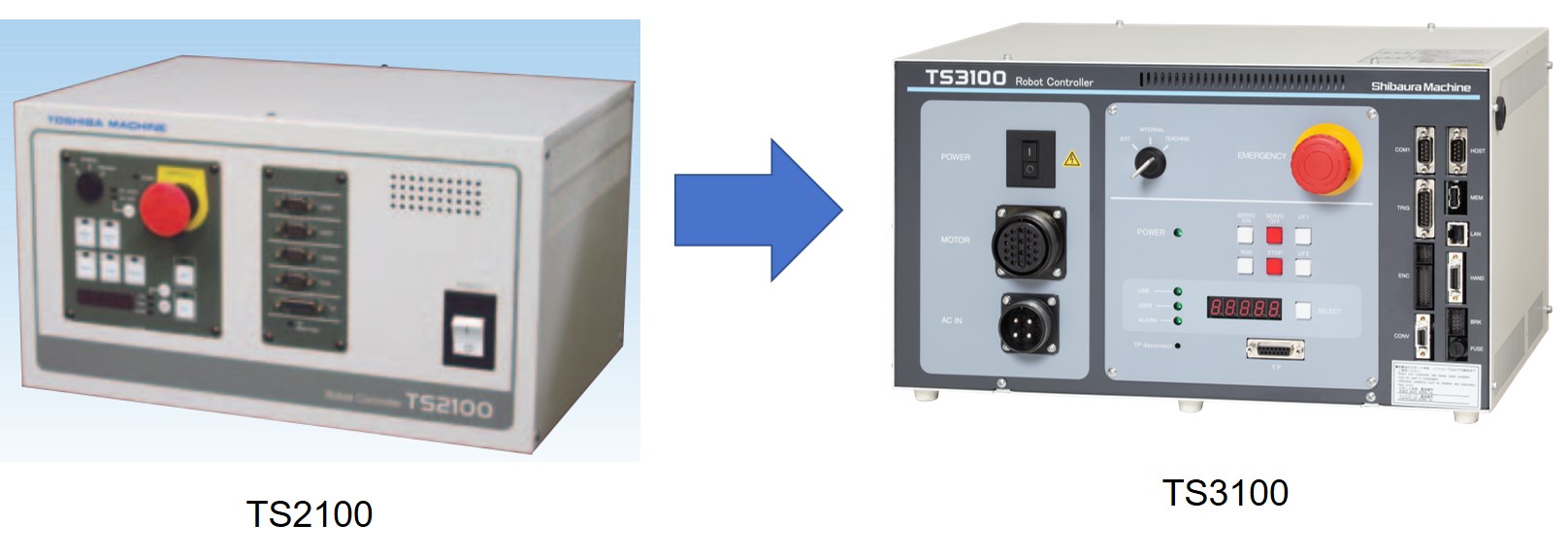

改造內容: 控制器更換（TS1000 or TS2100?TS3100）

①首先確認現使用機器人的具體型號

本方案以TS2100作為例子進行說明

②確認控制器IO類型——NPN或PNP

國內主要是NPN，NPN型只需對控制器改造，PNP型則需對機器人本體進行改造。

③原點參數確認

TS2100的原點參數可直接遷移到新控制器上進行使用。

④電源線制作

控制器TS2100/TS1000為三相220V，TS3100為單相220V，因此控制器電源線需要重新制作。

⑤24V電源制作

TS2100為內部24V供電，TS3100為外部24V供電，因此需要準備24V電源模塊。

⑥通用、系統IO 、緊急停止線纜重新布線

TS2100的通用、系統IO、緊急停止分別控制器內部CN5、CN6兩個接插口。TS3100的系統IO在接插件SYSTEM上，通用IO分別是OUTPUT 、 INPUT接插件上，緊急停止在EMS接插件上,三種接插件分別有成品線可供選擇。

⑦根據現場使用情況，USER參數進行變更

原控制器修改的數值需要在新控制器上有體現。

TS2100數據交換只能通過RS232通訊。TS3100則有RS232和LAN兩種方式,即調試軟件有TSPC和TSAssist兩種軟件可供選擇。

※有關控制器更換及機器人延壽需求，請咨詢我司相關人員
