片材制造裝置 單螺桿擠出機
特長
擠出機的主要零部件是螺桿，它決定了擠出機的性能。芝浦機械致力于提高生產率和擠壓產品的質量，根據其特殊的螺桿設計支持系統及多年積累的豐富專業知識為客戶提供高性能螺桿。

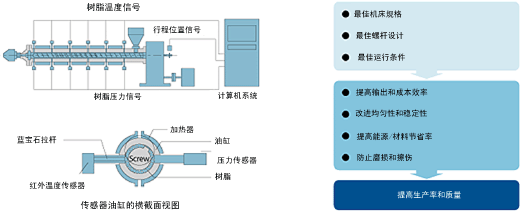

擠出模擬分析Extrusion Analyzer
它是我們?cè)瓌?chuàng)的螺桿設計支持軟件，用于確定最佳螺桿。
數控規格
| 項目 | 尺寸 | SE-50 | SE-65 | ||
|---|---|---|---|---|---|
| 型號 | C，CV | D，DV | C，CV | D，DV | |
| 螺桿直徑 | mm | 50 | 65 | ||
| 有效 L/D 比率 | L/D | 28 | 32 | 28 | 32 |
| 螺桿最大轉速 | min-1 | 250 | |||
| 驅動馬達 | kW | 150-30 | 22-37 | ||
| 驅動系統 | V 形皮帶驅動器 | ||||
| 容許螺桿扭矩 | Mpa | 35 | |||
| 溫控區數量 | 4 | 6 | 5 | 6 | |
| 加熱器容量 | kW | 12 | 151 | 17 | 20 |
| 料斗容量 | L | 70 | 100 | ||
| 螺桿中心高度 | mm | 1,100 | |||
| 長度 | mm | 2,200 | 2,400 | 2,900 | 3,200 |
| 寬度 | mm | 900 | 950 | ||
| 高度（不包括料斗） | mm | 1,400 | 1,450 | ||
| 重量 | kg | 1,500-2,000 | 2,100-2,500 | ||
| 擠壓輸出范圍 | kg/H | 50-150 | 90-250 | ||
| 項目 | 尺寸 | SE-90 | SE-115 | ||||
|---|---|---|---|---|---|---|---|
| 型號 | C，CV | D，DV | -34，34V | C，CV | D，DV | -34，34V | |
| 螺桿直徑 | mm | 90 | 115 | ||||
| 有效 L/D 比率 | L/D | 28 | 32 | 34 | 28 | 32 | 34 |
| 螺桿最大轉速 | min-1 | 250 | 200 | ||||
| 驅動馬達 | kW | 30-110 | 55-185 | ||||
| 驅動系統 | V 形皮帶驅動器 | V 形皮帶驅動器或直接耦合驅動器 | |||||
| 容許螺桿扭矩 | Mpa | 35 | |||||
| 溫控區數量 | 5 | 6 | 7 | 5 | 6 | 7 | |
| 加熱器容量 | kW | 27 | 33 | 38 | 40 | 45 | 53 |
| 料斗容量 | L | 150 | 250 | ||||
| 螺桿中心高度 | mm | 1,100 | |||||
| 長度 | mm | 3,700 | 4,050 | 4,230 | 4,700 | 5,150 | 5,380 |
| 寬度 | mm | 1,100 | 1,250 | ||||
| 高度（不包括料斗） | mm | 1,450 | 1,500 | ||||
| 重量 | kg | 3,500-4,200 | 4,900-6,000 | ||||
| 擠壓輸出范圍 | kg/H | 170-450 | 260-700 | ||||
| 項目 | 尺寸 | SE-150 | SE-200 | |||
|---|---|---|---|---|---|---|
| 型號 | C，CV | D，DV | -34，34V | C，CV | D，DV | |
| 螺桿直徑 | mm | 150 | 200 | |||
| 有效 L/D 比率 | L/D | 28 | 32 | 34 | 28 | 32 |
| 螺桿最大轉速 | min-1 | 200 | 150 | |||
| 驅動馬達 | kW | 110-315 | 185-500 | |||
| 驅動系統 | V 形皮帶驅動器或直接耦合驅動器 | 直接耦合驅動器 | ||||
| 容許螺桿扭矩 | Mpa | 35 | ||||
| 溫控區數量 | 5 | 6 | 7 | 6 | 7 | |
| 加熱器容量 | kW | 63 | 72 | 90 | 130 | 150 |
| 料斗容量 | L | 400 | ||||
| 螺桿中心高度 | mm | 1,100 | 1,200 | |||
| 長度 | mm | 6,100 | 6,700 | 7,000 | 8,200 | 9,000 |
| 寬度 | mm | 1,500 | 2,800 | |||
| 高度（不包括料斗） | mm | 1,600 | 1,850 | |||
| 重量 | kg | 10,000-12,000 | 25,000-35,000 | |||
| 擠壓輸出范圍 | kg/H | 420-1,100 | 700-1.800 | |||
| 項目 | 尺寸 | SE-250 | SE-275 | ||
|---|---|---|---|---|---|
| 型號 | C，CV | D，DV | C，CV | D，DV | |
| 螺桿直徑 | mm | 250 | 275 | ||
| 有效 L/D 比率 | L/D | 28 | 32 | 28 | 32 |
| 螺桿最大轉速 | min-1 | 150 | 120 | ||
| 驅動馬達 | kW | 300-800 | 500-1,000 | ||
| 驅動系統 | 直接耦合驅動器 | ||||
| 容許螺桿扭矩 | Mpa | 35 | |||
| 溫控區數量 | 6 | 7 | 7 | 8 | |
| 加熱器容量 | kW | 180 | 210 | 250 | 280 |
| 料斗容量 | L | 400 | |||
| 螺桿中心高度 | mm | 1,200 | |||
| 長度 | mm | 10,000 | 11,000 | 11,000 | 12,000 |
| 寬度 | mm | 3,000 | 3,500 | ||
| 高度（不包括料斗） | mm | 2,200 | 2,500 | ||
| 重量 | kg | 30,000-40,000 | 35,000-50,000 | ||
| 擠壓輸出范圍 | kg/H | 1,000-2,700 | 1,200-3,200 | ||
注：
- 我們可提供其他尺寸：O35、40、75、13、180、220 和 300mm。
- 型號“V”指開口型擠出機，另一部分表示有效的螺桿 L/D 比率。（C=28、D=32、34=34）擠壓容量適用于擠壓 PS 樹脂的情況。
- 它根據樹脂、樹脂條件、用途和擠壓條件而變化。
- 為了不斷改進，我們保留更改本目錄中任何規格的權利，恕不另行通知。
